PAHASTI KESKEN, PAHOITTELEMME RAHOITTAJIEMME KÄRSIMÄÄ DEADLINEN YLITYKSESTÄ KOITUNEITA TULOMENETYKSIÄ... tai sitten emme.

Dokumentaatio aloitettu:
1.1.2000
Viimeisin päivitys:
28.1.2003

IMPI 2001/2/3...?

Toiminnan kuvaus
Ominaisuudet
Viimeisin kuva

Toiminnan kuvaus

Impi 2000/2001/2002 tai 2003, milloin lienee valmistuukaan, on varsin yksinkertainen rakenteeltaan, johtuen pitkälti kovin yksinkertaisista suunnittelijoistaan. Perustana koko härdelliin käytetään edellisestä impi-versiosta tuttua ISA-väyläistä korttia, jossa lähtöinä on kaksi RJ-45 liitäntää. Toinen liittimistä on vain dataa varten jota siirretään 8-bittisenä rinnakkaisena pakettina kulloisenkin rapeen mukaan sisään tai ulos. Toinen liittimistä on varattu ohjaussignaaleille ja signaalimaalle.


Ulkopuolisissa korteissa on kussakin kaksi kappaletta 8255 kontrolleireita joita voidaan ohjelmoida tarpeen mukaan, mutta kortit joita tässä käytimme on jaettu selkeästi siten että jokaisessa on 24-sisään ja 24-ulos. Jokainen kortti vie myös kaksi osoitetta, yksi per piiri.

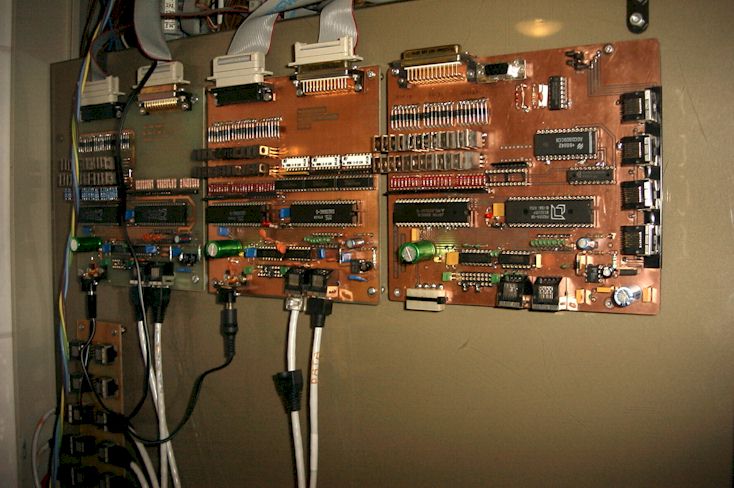

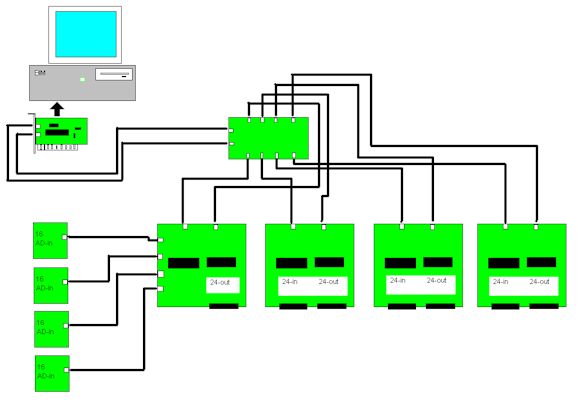

Kuvassa kokonaisuus havainnollisesti. Linkki valokuvaan sähkökaapista

Ominaisuudet:
Nykyinen kokoonpano sisältää seuraavaa.
-3 * 24 ulostuloa, pitäisi kestää useamman ampeerin ohjausvirtaa hetkelliseti, jäähdytyksen vuoksi ei suositella
-2 * 24 + 8 TTL-sisääntuloa
-64 AD-kanavaa
-Yhdelle kortille on vielä tilaa.

Vaatimukset:
-PC jossa vähintään yksi vapaa ISA-korttipaikka
-Windows 9x/NT/2000 käyttöjärjestelmä

Huomioitavaa:
-Koneen teholla, keskusmuistin määrällä tai kiintolevyn koolla ei ole merkitystä koska pollattavia sisääntuloja ei ole tuon enempää, ohjelmassa on nytkin käytössä hidasteita jotta merkkivaloista saa selvää. Mutta kuten aiemmin jo mainittukin että käyttöjärjestelmä on Windows, ymmärtänee jokainen että 486 tai perus Pentium on alaraja. Kiintolevyllä on toki hyvä pitää joitakin kymmeniä megoja vapaana jos otetaan loki käyttöön, tapahtumien määrä voi yllättää.
